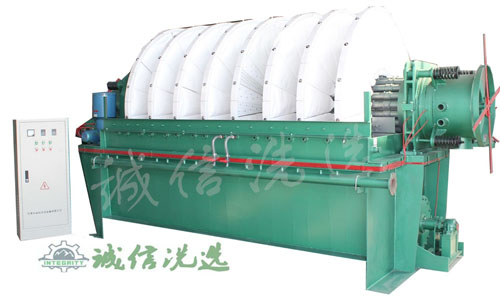

ZPG(PGT、GPT)型盤式真空過濾機是利用真空作為過濾動力，使?jié){液進行固液分離的設備。適用于礦山金屬礦、非金屬礦、環保污泥、水泥、建材等行業細顆粒物料的過濾脫水。
    ZPG型金屬礦用重型盤式真空過濾機充分借鑒了國外同類產品的優點，針對金屬礦物密度大，沉降快、含固體顆粒的濾液對過濾管沖擊力強的特點，進行了整體性能和各部件之間可靠性的優化設計，具有結構堅固、濾盤運轉平穩、自動變速?gòu)?qiáng)力攪拌、軸端密封可靠、陶瓷過濾管耐磨久用，濾扇強度高、孔率大，高強度濾布表面光滑、卸餅率高、使用壽命長，保證了金屬礦物在固液分離中獲得良好的脫水指標。

一、技術特點

1、濾扇：
    結合現有濾扇使用的一些缺陷，根據選礦行業的特殊性，我公司重新設計了專用新型濾扇。
    （1）表面光滑，脫水孔分布均勻，孔率合理，濾扇和筋條的邊緣均呈圓角，不但提高了脫水率，同時也延長了濾布的使用壽命。
    （2）濾扇頭有倒角，強度高，濾扇底部有加強筋，在裝配、拆卸時不易損壞、斷裂。
    （3）筋條走向與濾扇的中心線夾角更合理，流體阻力小。濾扇的有效面積大，提高了過濾機的處理能力。
    （4）濾扇的壁厚比普通的增加了1/3，同時濾扇的重量也增加了1/3，是現在國內市場上結構合理、牢固的濾扇之一，平均壽命延長1.5-2倍。
    2、主軸與過濾管：
    （1）過濾管（包括軸頭）采用高強度耐磨陶瓷復合鋼管，管壁厚，不易磨損，提高壽命二到三倍以上。
    （2）濾液管與濾扇接口處取消法蘭連接，而采用模具定位直接焊接，排除了原法蘭連接處防漏膠皮墊圈老化的因素，消除了可能的漏氣點。
    （3）每扇濾扇一塊壓板，壓板兩端分別用不銹鋼螺栓和螺母壓緊，不易生銹，便于更換濾布、勞動強度大副減低。
    3、攪拌：
    針對鐵礦粉的特殊性能，針對現在市場上過濾機容易漏和攪拌系統不耐用的特點，我公司采取以下攪拌裝置，達到理想效果，并得到用戶廣泛好評。
    （1）加永磁鐵--防止礦粉進入攪拌套內；
    （2）采用水密封；
    （3）采用盤根密封；
    （4）加軸用骨架密封圈密封；
    （5）軸表面進行鍍鉻處理，不易生銹；
    4、槽體
    攪拌軸下方槽體內采用剛玉高分子耐磨涂層，防止槽體鋼板磨損。
    5、控制盤、摩擦片：
    采用特制耐磨硼磷鑄鐵，剛?cè)嵯酀?jì)，密封效果好，使用壽命延長2-3倍。
    6、潤滑和清洗：
    采用干油泵集中多點自動潤滑，保證設備正常運行。濾布清洗采用自動清洗裝置，保持了良好的脫水效果。
    7、電控：
    采用變頻調速，以物料的濃度及流量調節，達到理想的工作效果。

二、工藝布置圖

盤式真空過濾機工藝圖（不含羅茨風機）

盤式真空過濾機工藝圖（含羅茨風機）

三、技術參數
